Hawk Measurement Systems Pty Ltd

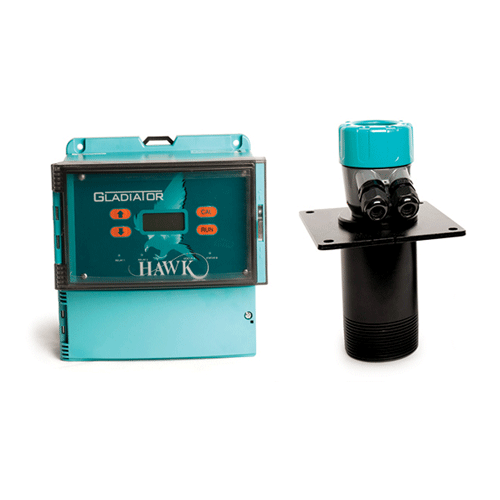

Gladiator Doppler Microwave Flow / No Flow System
마이크로파 Flow / No Flow 시스템

cranemaster

작동원리

HAWK Gladiator Doppler Microwave 유량 스위치는 매우 신뢰할 수있는 비접촉식, 비 간섭 성 제품 흐름 감지 및 이동을 요구하는 공정 분야에 사용됩니다. 이 시스템은 감시 대상 제품을 향한 극초단파 에너지의 파열을 보냄으로써 작동합니다. 목표 제품은 전자파 에너지의 일부를 시스템으로 반사시켜 제품이 흐르는 지 또는 움직이는지를 결정합니다. 시스템은 도플러 원리를 사용하여 반사 신호 주파수의 작은 전하를 모니터하여 제품이 움직이는 지 확인합니다. 제품 흐름이 감지되거나 중지되면 사용자 설정 지연 기간이 시작되고 릴레이 출력이 알람 또는 제어 목적으로 전환됩니다. 시스템은 또한 마이크로파 에너지를 부분적으로 반사 할 수있는 제품 유전체 또는 이동 속도를 보상하기 위해 감도를 조정할 수 있습니다. 제품 흐름이 감지 될 때 릴레이를 활성화 또는 비활성화하도록 설정할 수 있습니다. LED 표시기는 유량 감지 및 릴레이 상태를 나타냅니다.

주요 적용 분야

전환되는 지점 또는 연속 출력이 필요한 낙하물 또는 움직이는 물체로부터 전자파가 센서로 다시 반사되는 움직이는 물체 또는 움직이는 물체를 감지합니다.

Downloads

e-Gladiator_Doppler_Microwave_Data_Sheet_v1.00.pdf
e-Gladiator_Doppler_Microwave_Manual_v1.00.pdf
